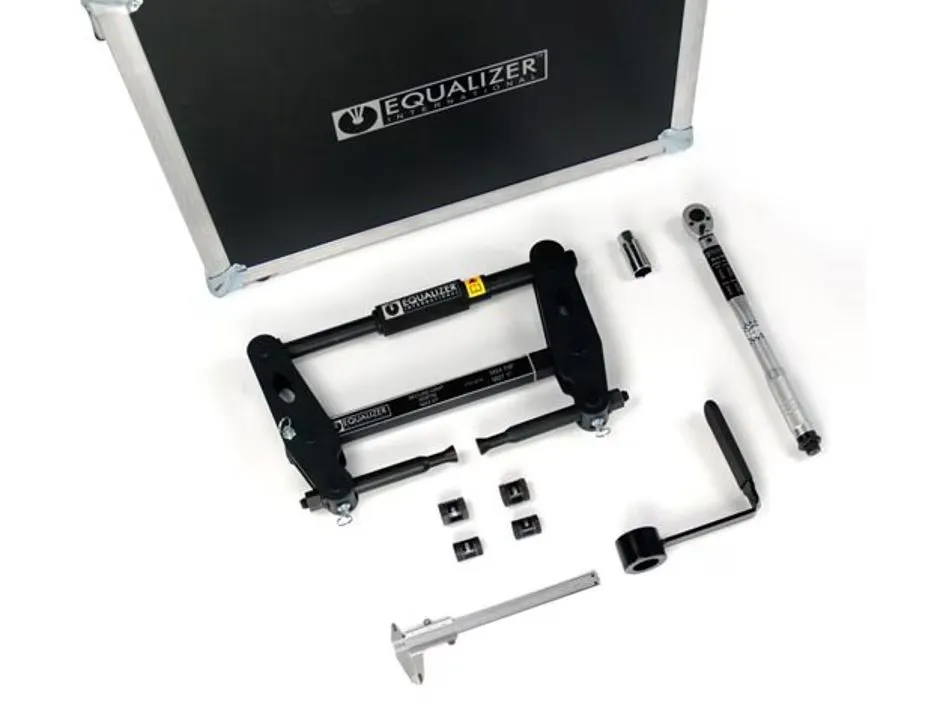

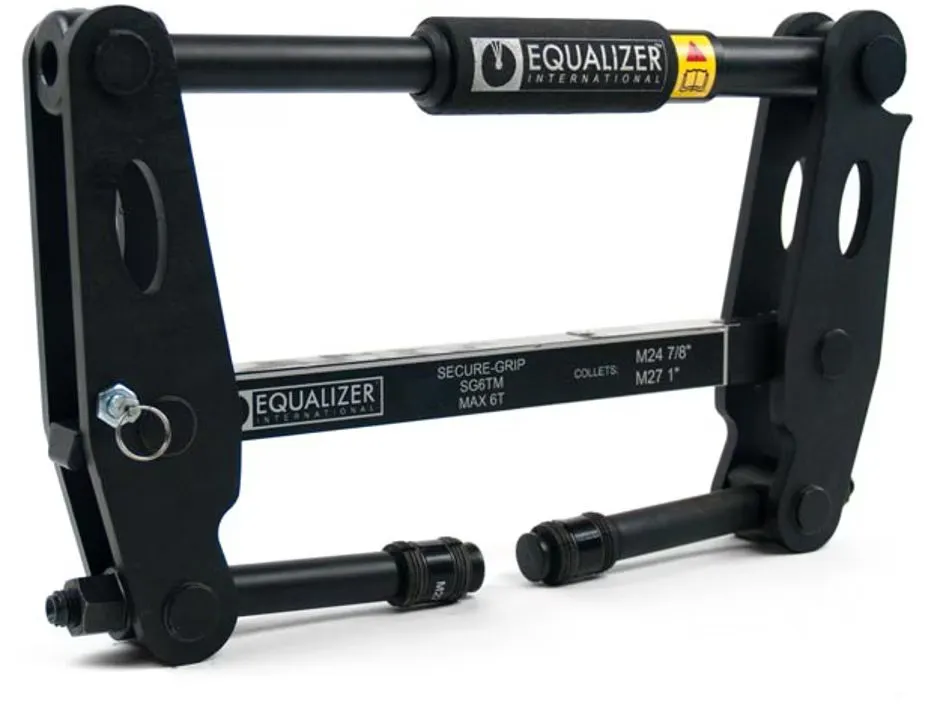

SG6TMSTD, 6,7 ton, Mekanik Güvenli Kavrama Flanşlı Ayırıcı Seti, 3,15 inç Maksimum Yayılma
-
Özellik Değer Maksimum Çalışma Basıncı 10.000 psi Maksimum Yayılım 3,15 inç (80 mm) Güç Kaynağı Mekanik Maksimum Çalışma Torku 80 ft.lbs (108 Nm) Kapasite 6,7 İngiliz tonu (6 metrik ton) Kapasite (lbf) 60 lbf (6 metrik ton) Flanş Minimum Erişim Boşluğu (A) 0 inç Flanş Cıvata Deliği Çapı (B) 0,94 – 1,18 inç (24 – 30 mm) Uç Boşluğu 0 inç Uyumlu Cıvata Ebatları M24, M27, 7/8”, 1” Ağırlık 35,3 lbs (16 kg)
| Özellik | İnç (") | Milimetre (mm) |
|---|---|---|
| A Boyutu | 18,4" | 468 mm |
| A1 Boyutu – Minimum Eksenel Takım Aralığı | 7,9" | 200 mm |
| A2 Boyutu – Minimum Eksenel Takım Aralığı | 9,2" | 234 mm |
| B Boyutu | 9,6" | 245 mm |
| C Boyutu – Maksimum Flanş Boşluğu | 2,2" | 55 mm |
| D Boyutu | 3.1" | 80 mm |
| E Boyutu | 17,5" | 444 mm |
| F Boyutu | 2" | 52 mm |
| F Boyutu – Min. Flanş Bağlantı Kalınlığı | 2,4" | 60 mm |
| F Boyutu – Maks. Flanş Bağlantı Kalınlığı | 8,3" | 210 mm |
| R Boyutu – Minimum Radyal Alan | 9.1" | 230 mm |
| V Boyutu – Min. Valf/Ara Parça Kalınlığı | 0" | 0 mm |
| V Boyutu – Maks. Valf/Ara Parça Kalınlığı | 2.0" | 50 mm |
| Kasa Boyutları | 25,2 × 21,3 × 6,5" | 640 × 540 × 165 mm |
| Maksimum Yayılım | 3,15" | 80 mm |
