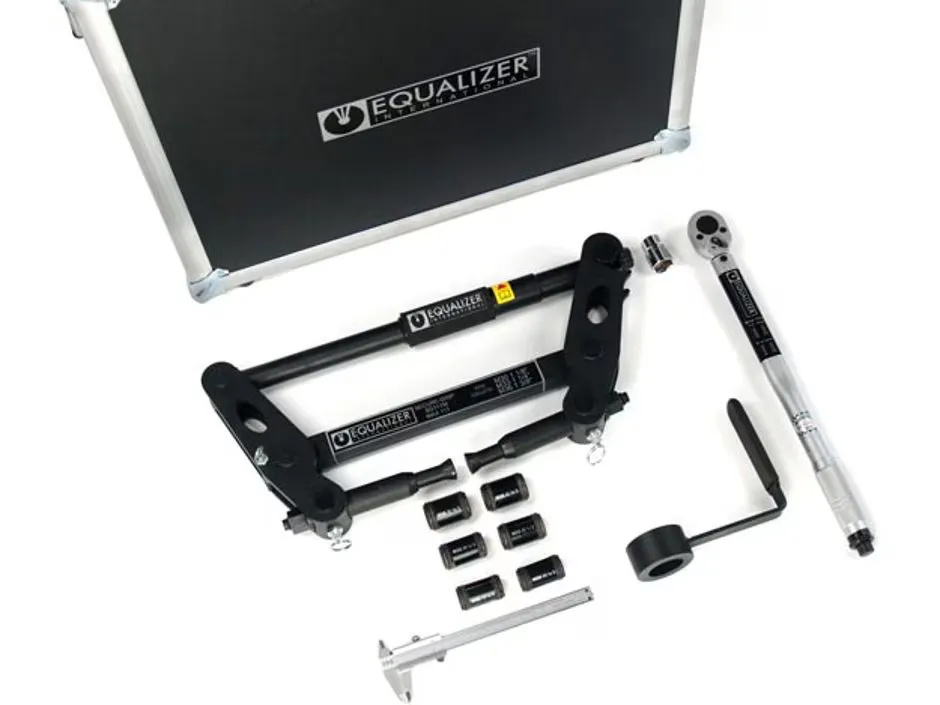

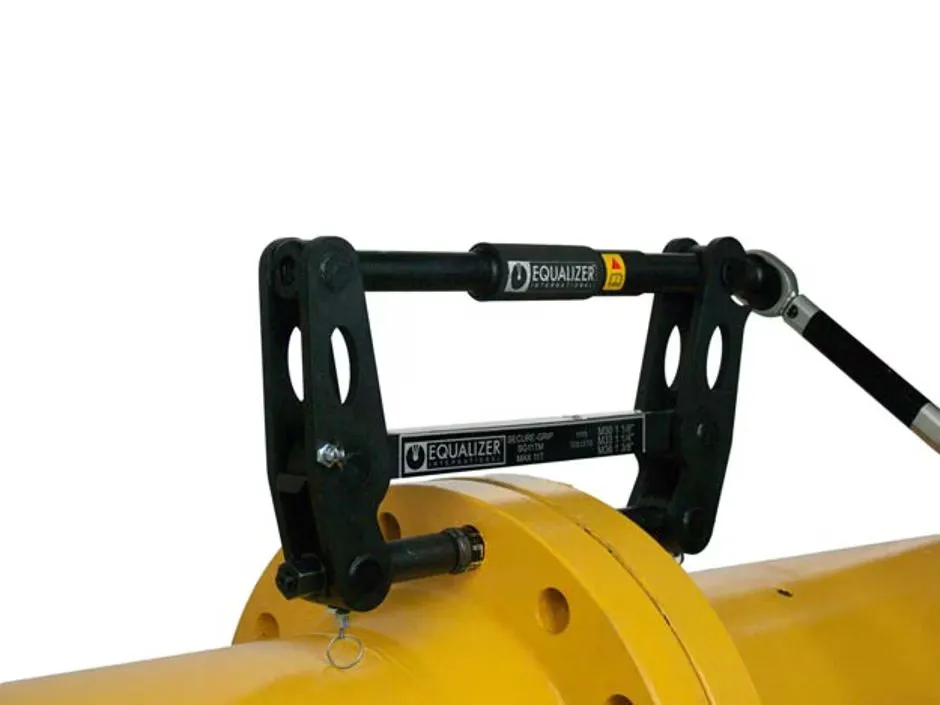

SG11TMSTD, 12,3 ton, Mekanik Güvenli Kavrama Flanşlı Ayırıcı Seti, 3,54 inç Maksimum Yayılma
-
Özellik Değer Maksimum Yayılım 3,54 inç (90 mm) Güç Kaynağı Mekanik Maksimum Çalışma Torku 89 ft.lbs (120 Nm) Kapasite 12,4 İngiliz tonu (11 metrik ton) Kapasite (lbf) 110 lbf (11 metrik ton) Flanş Minimum Erişim Boşluğu (A) 0 inç Flanş Cıvata Deliği Çapı (B) 1,18 – 1,54 inç (30 – 39 mm) Uç Boşluğu 0 inç Uyumlu Cıvata Ebatları M30, M33, M36, 1 1/8”, 1 1/4”, 1 3/8” Ağırlık 44,1 lbs (20 kg)
| Özellik | İnç (") | Milimetre (mm) |
|---|---|---|
| A Boyutu | 20,3" | 516 mm |
| A1 Boyutu – Minimum Eksenel Takım Aralığı | 8,8" | 223 mm |
| A2 Boyutu – Minimum Eksenel Takım Aralığı | 10.2" | 258 mm |
| B Boyutu | 9,8" | 250 mm |
| C Boyutu – Maksimum Flanş Boşluğu | 2,4" | 60 mm |
| D Boyutu | 3,5" | 90 mm |
| E Boyutu | 18.2" | 462 mm |
| F Boyutu | 2,4" | 60 mm |
| F Boyutu – Min. Flanş Bağlantı Kalınlığı | 3,8" | 96 mm |
| F Boyutu – Maks. Flanş Bağlantı Kalınlığı | 9,4" | 240 mm |
| R Boyutu – Minimum Radyal Alan | 9,4" | 240 mm |
| V Boyutu – Min. Valf/Ara Parça Kalınlığı | 0" | 0 mm |
| V Boyutu – Maks. Valf/Ara Parça Kalınlığı | 2,4" | 60 mm |
| Kasa Boyutları | 25,2 × 21,3 × 6,5" | 640 × 540 × 165 mm |
| Maksimum Yayılım | 3,54" | 90 mm |
