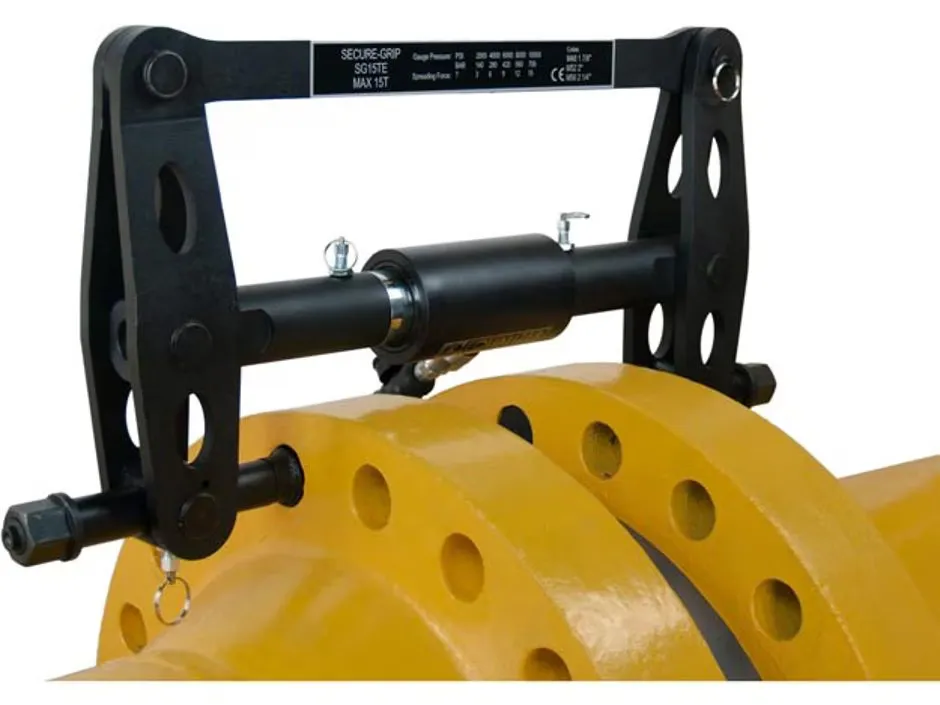

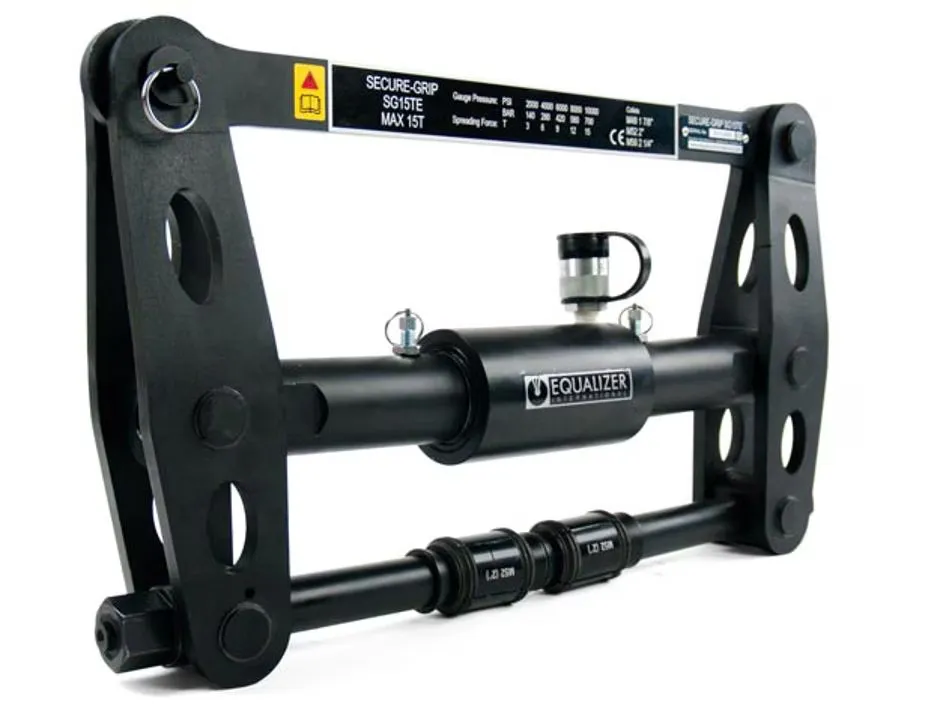

SG15TESTD, 16,9 ton, Hidrolik Güvenli Kavramalı Flanşlı Yayma Seti, Maksimum Yayılma Genişliği 3,94 inç
-
Özellik Değer Maksimum Çalışma Basıncı 10.000 psi (690 bar) Maksimum Yayılım 3,94 inç (100 mm) Güç Kaynağı Hidrolik Kapasite 16,9 İngiliz tonu (15 metrik ton) Kapasite (lbf) 150 lbf (15 metrik ton) Flanş Minimum Erişim Boşluğu (A) 0 inç Flanş Cıvata Deliği Çapı (B) 1,87 – 2,44 inç (47,5 – 62 mm) Uç Boşluğu 0 inç Uyumlu Cıvata Ebatları M48 (1 7/8”), M52 (2”), M56 (2 1/4”) Ağırlık 99,2 lbs (45 kg)
| Özellik | İnç (") | Milimetre (mm) |
|---|---|---|
| A Boyutu | 23,6" | 600 mm |
| A1 Boyutu – Minimum Eksenel Takım Aralığı | 15.0" | 380 mm |
| A2 Boyutu – Minimum Eksenel Takım Aralığı | 12,4" | 315 mm |
| B Boyutu | 13,6" | 346 mm |
| C Boyutu – Maksimum Flanş Boşluğu | 3.1" | 80 mm |
| D Boyutu | 3,9" | 100 mm |
| E Boyutu | 28,3" | 720 mm |
| F Boyutu | 3.1" | 80 mm |
| F Boyutu – Min. Flanş Bağlantı Kalınlığı | 5,5" | 140 mm |
| F Boyutu – Maks. Flanş Bağlantı Kalınlığı | 15,7" | 400 mm |
| R Boyutu – Minimum Radyal Alan | 14,6" | 370 mm |
| V Boyutu – Min. Valf/Ara Parça Kalınlığı | 0" | 0 mm |
| V Boyutu – Maks. Valf/Ara Parça Kalınlığı | 3.1" | 80 mm |
| Kasa Boyutları | 35,0 × 22,4 × 6,5" | 890 × 570 × 165 mm |
| Maksimum Yayılım | 3,94" | 100 mm |
