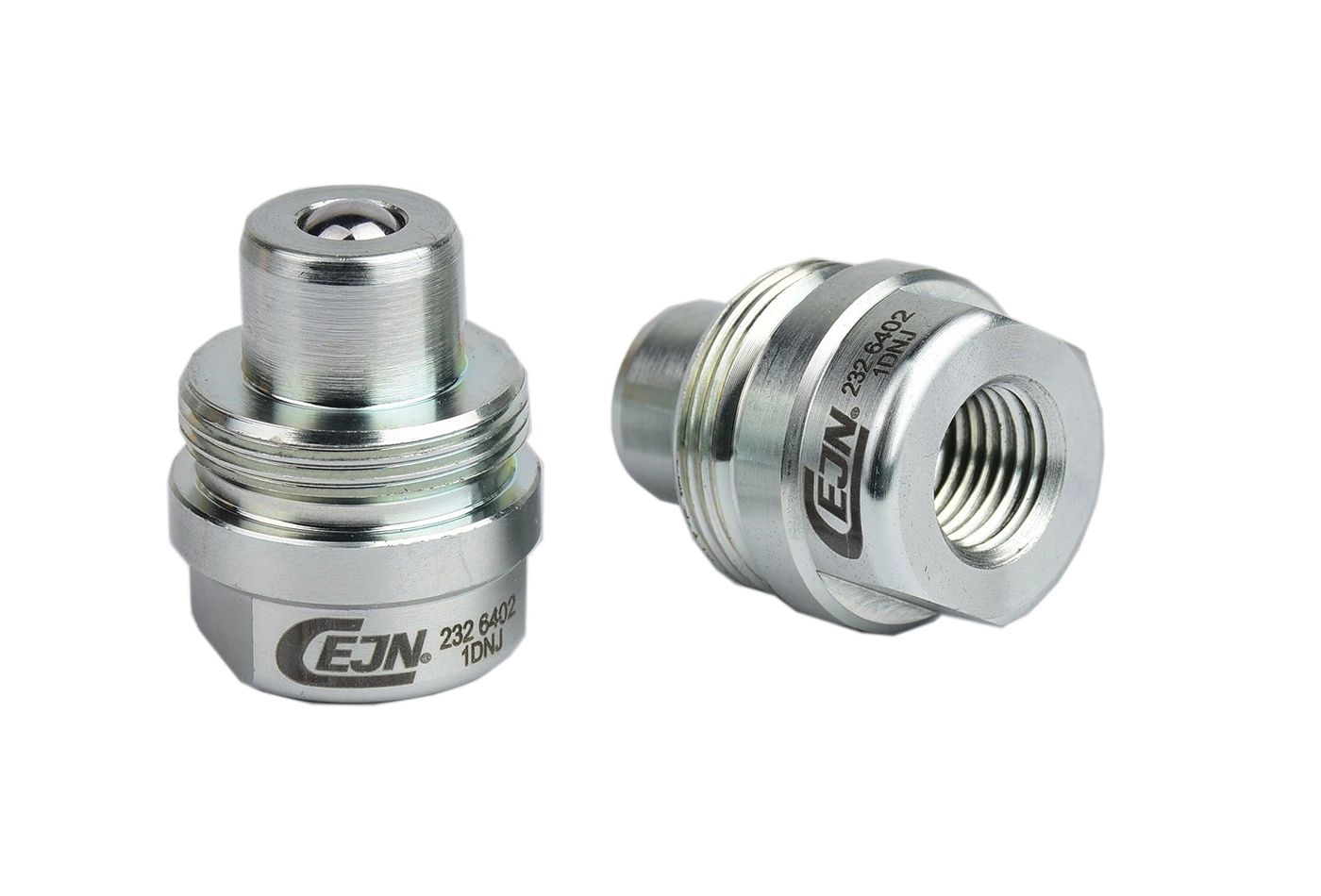

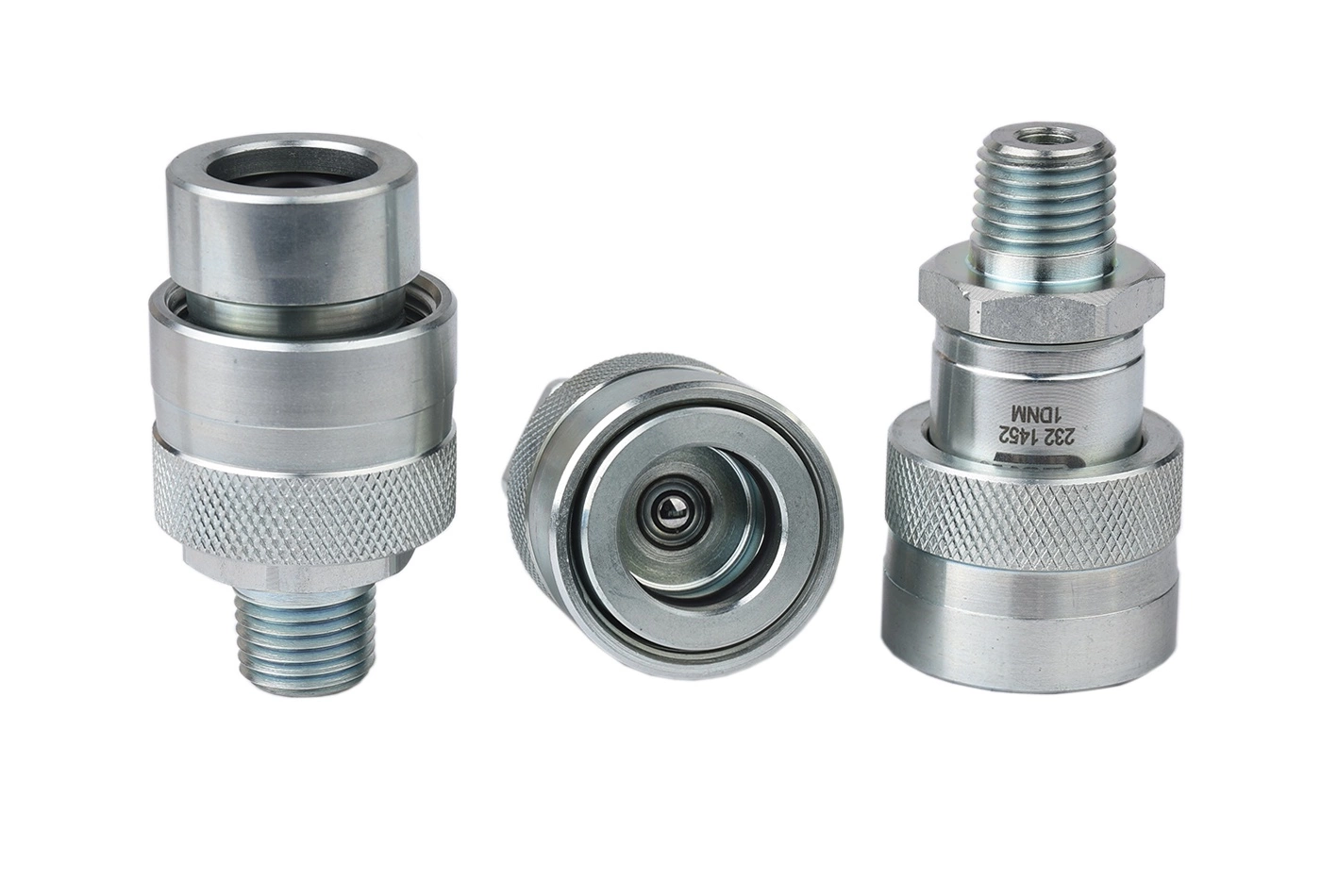

Cejn 232 Serisi Hidrolik Vidalı Kaplinler
Cejn
Çalışma Basıncı 720 Bar - 72 Mpa Patlama Basıncı 2160 Bar - 216 Mpa Kaplin Delik Çapı 10 mm Akış Kapasitesi 21.2 L / Dak. (40 barda) Vida Dişleri 1/8" - 1/4" - 3/8" NPT Çalışma Isı Aralığı -30C° +100 C° Sızdırmazlık Nitril (NBR) Kaplin Malzemesi Çinko kaplamalı çelik Yüzey Kaplaması Galvaniz
700 Bar Hidrolik Sistem Hızlı Birleştirme Kaplin Bağlantısı
CEJN 232 serisi vidalı birleştirme kaplinleri 700 bar standart hidrolik uygulamalarında kullanmak üzere tasarlanmış kaplinlerdir. Bu kaplinler bilyalı temas valflidir ve vidalı birleştirme özelliklidir. Kaplin gövdesi ve ucu birbirine vidalanırken bilyalı temas valfleri açılarak yağın geçişine yol verir. Sökülmesi durumunda bilyalı valfler yay tansiyonu maarifetiyle tekrar yağın giriş ve çıkış yolunu kapatır. Hidrolik sistemdeki yağın dışarıya akması da bu şekilde önlenmiş olur. CEJN firması vidalı birleştirme kaplinlerini standart debi DN6.3, yüksek debi DN10 olarak sunar. Bu değerler kaplinlerin iç çapını milimetre cinsinden ifade eder.
Vidalı Birleştirme Standart Debi Cejn Kaplinler DN 6.3
| Model No | Bağlantı Özellikleri | Boy | Çap | Anahar Ağzı | Sıkma Torku | ||
| CEJN | Inch | Bağlantı | # | mm | mm | mm | Nm |
| Gövde | |||||||
| 10 232 1402 | 1/4" NPT | Dişi | Gövde | 60 | 29 | 21 | 50-60 |
| 10 232 1451 | 1/8" NPT | Erkek | Gövde | 56.4 | 29 | 21 | 40-50 |
| 10 232 1452 | 1/4" NPT | Erkek | Gövde | 60.4 | 29 | 21 | 50-60 |
| Uç | |||||||
| 10 232 6402 | 1/4" NPT | Dişi | Uç | 33.8 | 26.7 | 21 | 50-60 |
| 10 232 6451 | 1/8" NPT | Erkek | Uç | 50.3 | 26.7 | 21 | 40-50 |
| 10 232 6452 | 1/4" NPT | Erkek | Uç | 54.3 | 26.7 | 21 | 50-60 |
Vidalı Birleştirme Standart Debi Kilit Mekanizmalı Kaplinler
| Model No | Bağlantı Özellikleri | Boy | Çap | Anahar Ağzı | Sıkma Torku | ||
| CEJN | Inch | Bağlantı | # | mm | mm | mm | Nm |
| Gövde | |||||||
| 10 232 1442 | 1/4" NPT | Dişi | Gövde | 60 | 29 | 21 | 50-60 |
| 10 232 1442 | 1/4" NPT | Erkek | Gövde | 60 | 29 | 21 | 50-60 |
| Uç | |||||||
| 10 232 6442 | 1/4" NPT | Dişi | Uç | 54.2 | 29 | 18 | 50-60 |
| 10 232 6492 | 1/4" NPT | Erkek | Uç | 54.2 | 29 | 18 | 50-60 |
Vidalı Birleştirme Yüksek Debi Cejn Kaplinler DN 10
| Model No | Bağlantı Özellikleri | Boy | Çap | Anahar Ağzı | Sıkma Torku | ||
| CEJN | Inch | Bağlantı | # | mm | mm | mm | Nm |
| 10 232 1434 | 3/8" NPT | Dişi | Gövde | 72 | 35 | 24 | 70-80 |
| 10 232 1484 | 3/8" NPT | Erkek | Gövde | 72 | 35 | 24 | 70-80 |
| 10 232 6434 | 3/8" NPT | Dişi | Uç | 39 | 32 | 24 | 70-80 |
