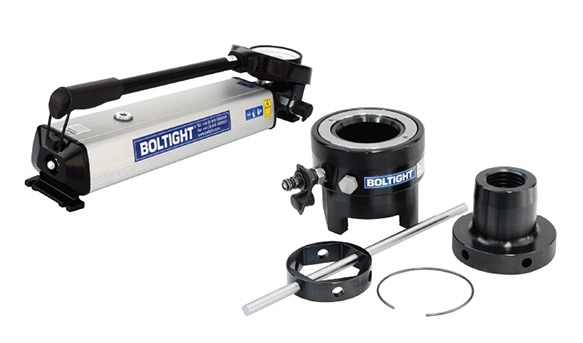

Boltight Nord-Lock Yük Dönüşlü Hidrolik Saplama Gerdirmeler [ T0 - 1500 bar ]

Kapasite ton 23 ~ 263 t
Kapasite k.N 233 ~ 2629 k.N
Saplama ölçüsü metrik M16 ~ M100
Saplama ölçüsü imperial 3/4” ~ 4.0”
Hidrolik Piston kursu 12 ~ 15mm
Yük dönüşlü 1500 bar hidrolik sistem

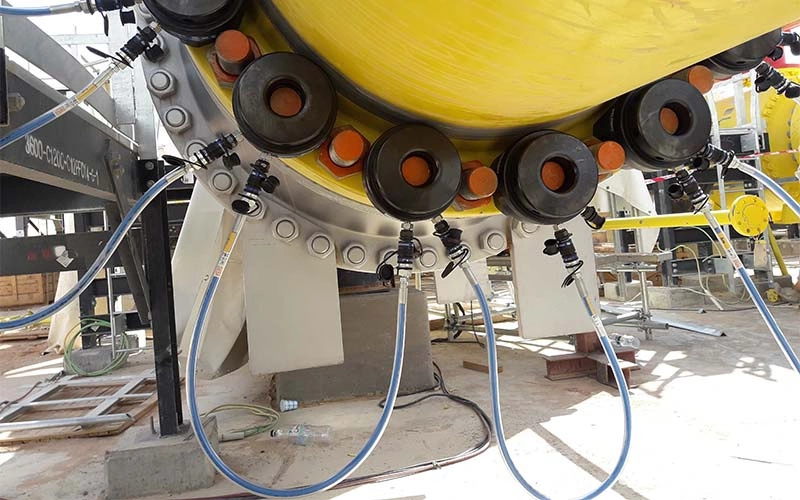

Tekli ve çoklu gerdirme işlemlerine uygun
Tek kaplin standart, ikinci kaplin opsiyonel
Müşteri isteğine uygun özel tasarım yapılır
ANSI B16.5 -MSS SP-44 - API17D flanş uyumlu
Menşei İngiltere, üretici Boltight -Nord Lock
Türkiye’de garanti ve yedek parça hizmeti

Boltight T21 - Maksimum Kapasite 233 k.N Saplama Aralığı : M16 ~ M27 - 3/4" ~ 1.1/8"

Model	Kapasite		Dış Çap	Saplama Ölçüsü		Etki Alanı	Stroke	Somun	Diş Adımı	A	H1	H2	H3	E	Ağırlık
No	Ton	k.N	mm (D1)	metrik (D2)	inch	cm²	mm	mm	Yiv	mm	mm	mm	mm	mm	kg
T21	23	233	73	M16	-	15.5	12	24	2.0	53	102	16	145	16	2.3
			73	M20	3/4’’	15.5	12	30	2.5	53	102	20	145	20	2.3
			73	M22	7/8’’	15.5	12	32	2.5	53	102	22	145	22	2.3
			73	M24	1’’	15.5	12	36	3.0	62	102	24	145	24	2.3
			73	M27	1.1/8’’	15.5	12	41	3.0	62	102	27	145	27	2.3

Boltight T22 - Maksimum Kapasite 433 k.N Saplama Aralığı : M27 ~ M39 - 1.1/8" ~ 1.1/2"

Model	Kapasite		Dış Çap	Saplama Ölçüsü		Etki Alanı	Stroke	Somun	Diş Adımı	A	H1	H2	H3	E	Ağırlık
No	Ton	k.N	mm (D1)	metrik (D2)	inch	cm²	mm	mm	Yiv	mm	mm	mm	mm	mm	kg
T22	43	433	105	M27	1.1/8’’	28.8	15	41	3.0	62	131	27	175	27	5.7
			105	M30	1.1/4’’	28.8	15	46	3.0	73	131	30	175	30	5.7
			105	M33	-	28.8	15	50	3.5	73	131	33	175	33	5.7
			105	M36	1.3/8’’	28.8	15	55	4.0	81	131	36	175	36	5.7
			105	M39	1.1/2’’	28.8	15	60	4.0	83	131	39	175	39	5.7

hidrolik-saplama-gerdirme-petrol-dogalgaz-boru-baglantisi

Boltight T23 - Maksimum Kapasite 791 k.N Saplama Aralığı : M39 ~ M52 - 1.1/2" ~ 2.0"

Model	Kapasite		Dış Çap	Saplama Ölçüsü		Etki Alanı	Stroke	Somun	Diş Adımı	A	H1	H2	H3	E	Ağırlık
No	Ton	k.N	mm (D1)	metrik (D2)	inch	cm²	mm	mm	Yiv	mm	mm	mm	mm	mm	kg
T23	79.1	791	136	M39	1.1/2’’	28.8	15	60	4.0	83	147	39	200	39	9.6
			136	M42	1.5/8’’	28.8	15	65	4.5	93	147	42	200	42	9.6
			136	M45	1.3/4’’	28.8	15	70	4.5	96	147	45	200	45	9.6
			136	M48	1.7/8’’	28.8	15	75	5.0	101	147	48	200	48	9.6
			136	M52	2’’	28.8	15	80	5.0	104	147	52	200	52	9.6

Boltight T24 - Maksimum Kapasite 1267 k.N Saplama Aralığı : M52 ~ M64 - 2.0" ~ 2.1/2"

Model	Kapasite		Dış Çap	Saplama Ölçüsü		Etki Alanı	Stroke	Somun	Diş Adımı	A	H1	H2	H3	E	Ağırlık
No	Ton	k.N	mm (D1)	metrik (D2)	inch	cm²	mm	mm	Yiv	mm	mm	mm	mm	mm	kg
T24	126.7	1267	172	M52	2’’	84.4	15	80	5.0	104	168	52	230	52	16.3
			172	M56	2.1/4’’	84.4	15	85	5.5	123	168	56	230	56	16.3
			172	M64	2.1/2’’	84.4	15	95	6.0	129	168	64	230	64	16.3

boltight-civata-gerdirme-ekipmanlari

Boltight T25 - Maksimum Kapasitee 1830 k.N Saplama Aralığı : M64 ~ M76 - 2.1/2" ~ 3.0"

Model	Kapasite		Dış Çap	Saplama Ölçüsü		Etki Alanı	Stroke	Somun	Diş Adımı	A	H1	H2	H3	E	Ağırlık
No	Ton	k.N	mm (D1)	metrik (D2)	inch	cm²	mm	mm	Yiv	mm	mm	mm	mm	mm	kg
T25	183	1830	200	M64	2.1/2’’	122	15	95	6.0	129	188	64	255	64	25.3
			200	M72	2.3/4’’	122	15	105	6.0	150	188	72	255	72	25.3
			200	M76	3’’	122	15	110	6.0	154	188	76	255	76	25.3

Boltight T26 - Maksimum Kapasite 2502 k.N Saplama Aralığı : M76 ~ M90 - 3.0" ~ 3.1/2"

Model	Kapasite		Dış Çap	Saplama Ölçüsü		Etki Alanı	Stroke	Somun	Diş Adımı	A	H1	H2	H3	E	Ağırlık
No	Ton	k.N	mm (D1)	metrik (D2)	inch	cm²	mm	mm	Yiv	mm	mm	mm	mm	mm	kg
T26	250	2502	235	M76	3’’	166.8	15	110	6.0	154	212	76	288	76	36.1
			235	M80	3.1/4’’	166.8	15	115	6.0	176	212	80	288	80	36.1
			235	M90	3.1/2’’	166.8	15	130	6.0	185	212	90	288	90	36.1

Boltight T27 - Maksimum Kapasite 2629 k.N Saplama Aralığı : M90 ~ M100 - 3.1/2" ~ 4.0"

Model	Kapasite		Dış Çap	Saplama Ölçüsü		Etki Alanı	Stroke	Somun	Diş Adımı	A	H1	H2	H3	E	Ağırlık
No	Ton	k.N	mm (D1)	metrik (D2)	inch	cm²	mm	mm	Yiv	mm	mm	mm	mm	mm	kg
T27	262.9	2629	245	M90	3.1/2’’	175.3	15	130	6.0	185	227	90	320	90	41.4
			245	M95	3.3/4’’	175.3	15	140	6.0	191	227	95	320	95	41.4
			245	M100	4’’	175.3	15	145	6.0	197	227	100	320	100	41.4

Minimum Kuvvet – Maksimum Performans

Saplama gerdirme ekipmanları, vidalı birleştirme sistemlerinin yüksek hassasiyette gerçekleşmesi için en ideal yöntemdir. Hidrolik, havalı veya elektrikli tork anahtarlarıyla gerçekleştirilen torklama işlemlerinde uygulanan tork kuvvetinin önemli bir kısmı sürtünme direncinde harcanır. Torklamadaki sürtünme etkisi verimliliği düşürür. Uygulanan tork kuvvetinin %90’i saplama dişleri, somun ve pul arasındaki sürtünme direncini yenmek için harcanır. Safi torka giden kuvvet, uygulanan torkun yanlızca %10 na tekabül eder. Sürtünme direnci ısı, yağlı yağsız, tozlu vb. dış etkenlerin kontrol edilemediği işlemlerde saplamalar arasında birbirinden farklı değerlerde torklama olur. Saplama gerdirme ile yapılan işlemlerde herhangi bir direnç sözkonusu olmadığından sürtünme ile kaybolan bir enerji yoktur. Saplama gerdirme sistemi en yüksek hassasiyette vidalı birleştirme olanağı sunar.
