Boltight Nord-Lock Yay Dönüşlü Hidrolik Saplama Gerdirmeler [ TSR+ - 1500 bar ]
Boltight Nord-Lock Yay Dönüşlü Hidrolik Saplama Gerdirmeler [ TSR+ - 1500 bar ]
- Kapasite ton 16 ~ 320 tn
- Kapasite k.N 160 ~ 3200 k.N
- Saplama ölçüsü metrik M20 ~ M100
- Saplama ölçüsü imperial 3/4” ~ 4.0”
- Yay dönüşlü 1500 bar hidrolik sistem
- Hidrolik piston(strok) kursu 8 ~ 10 mm

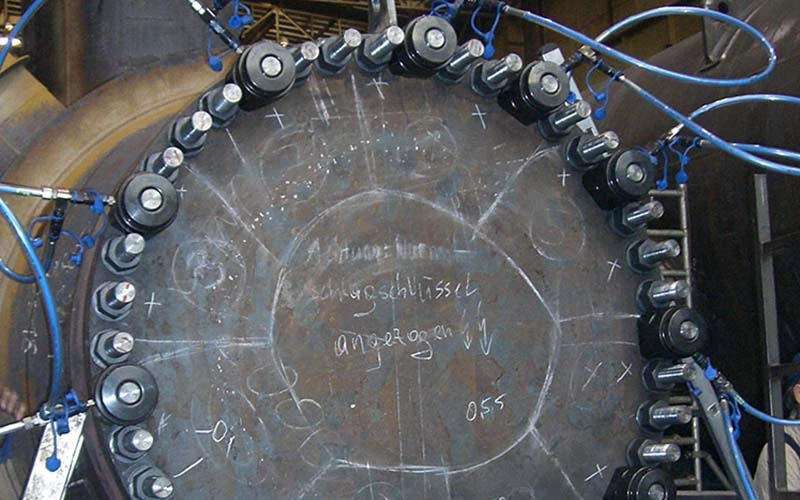

- Tekli ve çoklu gerdirme işlemlerine uygun
- Tek kaplin standart, ikinci kaplin opsiyonel
- Müşteri isteğine uygun özel tasarım yapılır
- ANSI B16.5 -MSS SP-44 - API17D flanş uyumlu
- Menşei İngiltere, üretici Boltight -Nord Lock
- Türkiye’de servis ve yedek parça hizmeti
Hızlı İşlem İçin Yay Dönüşlü Saplama Gerdirmeler

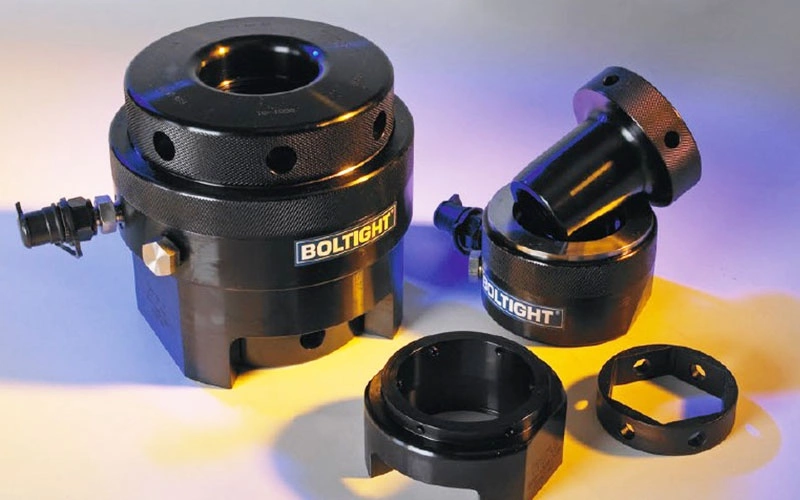

Boltight TSR+ serisi saplama gerdirmeler yay dönüşlü hidrolik krikolardan oluşur. Bu krikolar saplama gerdirme işlemlerinin hızlı, güvenli, kolay ve daha hasasas yapılmasını sağlamak üzere tasarlanmıştır. TSR+ serisi hidrolik saplama gerdirmeler güncel teknoloji ile donatılmış sektörün en hızlı yay dönüşlü hidrolik saplama gerdirmesidir. Yay geri dönüşlü hidrolik sistem gerdirme işlemlerininin daha hızlı yapılmasını sağlarken üretimdeki duruş süresini azaltır. Verimliliği artırır. Petrol ve doğalgaz boru hatlarında yaygın olan ANSI 16.5, API 605, MSS SP44 flanşlarının tamamına uyumludur.
Boltight TSR+0 - Maksimum Kapasite 160 k.N Saplama Aralığı : M20 ~ M22 - 3/4" ~ 7/8"
| Model | Kapasite | Dış Çap | Saplama Ölçüsü | Etki Alanı | Stroke | Somun | Diş Adımı | A | H1 | H2 | H3 | E | Ağırlık | ||
| No | Ton | k.N | mm (D1) | metrik (D2) | inch | cm² | mm | mm | Yiv | mm | mm | mm | mm | mm | kg |
| TSR+0 | 16 | 160 | 73 | M20 | 3/4 | 10.7 | 8 | 30 | 2.5 | 53 | 93 | 20 | 142 | 20 | 3.6 |
| 73 | M22 | 7/8’’ | 10.7 | 8 | 32 | 2.5 | 53 | 93 | 22 | 144 | 22 | 3.6 | |||
Boltight TSR+1 - Maksimum Kapasite 280 k.N Saplama Aralığı : M24 ~ M27 - 1" ~ 1.1/8"
| Model | Kapasite | Dış Çap | Saplama Ölçüsü | Etki Alanı | Stroke | Somun | Diş Adımı | A | H1 | H2 | H3 | E | Ağırlık | ||
| No | Ton | k.N | mm (D1) | metrik (D2) | inch | cm² | mm | mm | Yiv | mm | mm | mm | mm | mm | kg |
| TSR+1 | 28 | 280 | 87 | M24 | 1’’ | 18.7 | 10 | 36 | 3.0 | 62 | 117 | 24 | 175 | 24 | 9.3 |
| 87 | M27 | 1.1/8’’ | 18.7 | 10 | 41 | 3.0 | 62 | 117 | 27 | 178 | 27 | 9.3 | |||
Boltight TSR+2 - Maksimum Kapasite 450 k.N Saplama Aralığı : M24 ~ M26 - 1" ~ 1.3/8"
| Model | Kapasite | Dış Çap | Saplama Ölçüsü | Etki Alanı | Stroke | Somun | Diş Adımı | A | H1 | H2 | H3 | E | Ağırlık | ||
| No | Ton | k.N | mm (D1) | metrik (D2) | inch | cm² | mm | mm | Yiv | mm | mm | mm | mm | mm | kg |
| TSR+2 | 45 | 450 | 103 | M24 | 1’’ | 30 | 10 | 36 | 3.0 | 62 | 117 | 24 | 175 | 24 | 13.1 |
| 103 | M27 | 1-1/8’’ | 30 | 10 | 41 | 3.0 | 62 | 177 | 27 | 178 | 27 | 13.1 | |||
| 103 | M30 | 1-1/4’’ | 30 | 10 | 46 | 3.0 | 73 | 120 | 30 | 184 | 30 | 13.1 | |||
| 103 | M33 | 1-3/8’’ | 30 | 10 | 50 | 3.5 | 73 | 123 | 33 | 190 | 33 | 13.1 | |||
| 103 | M36 | - | 30 | 10 | 55 | 4.0 | 81 | 126 | 36 | 196 | 36 | 13.1 | |||
Boltight TSR+3 - Maksimum Kapasite 660 k.N Saplama Aralığı : M33 ~ M42 - 1.1/4" ~ 1.5/8"
| Model | Kapasite | Dış Çap | Saplama Ölçüsü | Etki Alanı | Stroke | Somun | Diş Adımı | A | H1 | H2 | H3 | E | Ağırlık | ||
| No | Ton | k.N | mm (D1) | metrik (D2) | inch | cm² | mm | mm | Yiv | mm | mm | mm | mm | mm | kg |
| TSR+3 | 66 | 660 | 118 | M33 | 1.1/4’’ | 44 | 10 | 50 | 3.5 | 73 | 123 | 33 | 192 | 33 | 17.0 |
| 118 | M36 | 1.3/8’’ | 44 | 10 | 55 | 4.0 | 81 | 126 | 36 | 198 | 36 | 17.0 | |||
| 118 | M39 | 1.1/2’’ | 44 | 10 | 60 | 4.0 | 83 | 130 | 39 | 204 | 39 | 17.0 | |||
| 118 | M42 | 1.5/8’’ | 44 | 10 | 65 | 4.5 | 93 | 133 | 42 | 211 | 42 | 17.0 | |||
Boltight TSR+4 - Maksimum Kapasite 1000 k.N Saplama Aralığı : M39 ~ M48 - 1.1/2" ~ 2.0"
| Model | Kapasite | Dış Çap | Saplama Ölçüsü | Etki Alanı | Stroke | Somun | Diş Adımı | A | H1 | H2 | H3 | E | Ağırlık | ||
| No | Ton | k.N | mm (D1) | metrik (D2) | inch | cm² | mm | mm | Yiv | mm | mm | mm | mm | mm | kg |
| TSR+4 | 100 | 1000 | 141 | M39 | 1.1/2’’ | 66.7 | 10 | 60 | 4.0 | 83 | 132 | 39 | 212 | 39 | 25.4 |
| 141 | M42 | 1.5/8’’ | 66.7 | 10 | 65 | 4.5 | 93 | 135 | 42 | 218 | 42 | 25.4 | |||
| 141 | M45 | 1.3/4’’ | 66.7 | 10 | 70 | 4.5 | 96 | 139 | 45 | 225 | 45 | 25.4 | |||
| 141 | M48 | 1.7/8’’ | 66.7 | 10 | 75 | 5.0 | 101 | 142 | 48 | 231 | 48 | 25.4 | |||
| 141 | - | 2" | 66.7 | 10 | 80 | 5.0 | 104 | 145 | 50.8 | 231 | 50.8 | 25.4 | |||
Boltight TSR+5 - Maksimum Kapasite 1500 k.N Saplama Aralığı : M52 ~ M68 - 2.0" ~ 2.3/.4"
| Model | Kapasite | Dış Çap | Saplama Ölçüsü | Etki Alanı | Stroke | Somun | Diş Adımı | A | H1 | H2 | H3 | E | Ağırlık | ||
| No | Ton | k.N | mm (D1) | metrik (D2) | inch | cm² | mm | mm | Yiv | mm | mm | mm | mm | mm | kg |
| TSR+5 | 150 | 1500 | 176 | M52 | 2’’ | 100 | 10 | 80 | 5.0 | 104 | 148 | 52 | 248 | 52 | 40.4 |
| 176 | M56 | 2.1/4’’ | 100 | 10 | 85 | 5.5 | 123 | 154 | 56 | 258 | 56 | 40.4 | |||
| 176 | M60 | 2.1/2’’ | 100 | 10 | 90 | 5.5 | 125 | 161 | 60 | 262 | 60 | 40.4 | |||
| 176 | M64 | 2.3/4’’ | 100 | 10 | 95 | 6.0 | 129 | 161 | 64 | 273 | 64 | 40.4 | |||
| 176 | M68 | - | 100 | 10 | 100 | 6.0 | 129 | 167 | 68 | 283 | 68 | 40.4 | |||
Boltight TSR+6 - Maksimum Kapasite 2500 k.N Saplama Aralığı : M72 ~ M90 - 2.3/4" ~ 3.1/2"
| Model | Kapasite | Dış Çap | Saplama Ölçüsü | Etki Alanı | Stroke | Somun | Diş Adımı | A | H1 | H2 | H3 | E | Ağırlık | ||
| No | Ton | k.N | mm (D1) | metrik (D2) | inch | cm² | mm | mm | Yiv | mm | mm | mm | mm | mm | kg |
| TSR+6 | 250 | 2500 | 245 | M72 | 2.3/4’’ | 166.7 | 10 | 105 | 6.0 | 154 | 167 | 72 | 297 | 72 | 66.9 |
| 245 | M76 | 3’’ | 166.7 | 10 | 110 | 6.0 | 176 | 171 | 76 | 308 | 76 | 66.9 | |||
| 245 | M80 | 3.1/4’’ | 166.7 | 10 | 115 | 6.0 | 176 | 180 | 80 | 312 | 80 | 66.9 | |||
| 245 | M85 | 3.1/2’’ | 166.7 | 10 | 120 | 6.0 | 185 | 180 | 85 | 323 | 85 | 66.9 | |||
| 245 | M90 | - | 166.7 | 10 | 130 | 6.0 | 185 | 186 | 90 | 334 | 90 | 66.9 | |||
Boltight TSR+7 - Maksimum Kapasite 3200 k.N Saplama Aralığı : M90 ~ M100 - 3..1/2" ~ 4.0"
| Model | Kapasite | Dış Çap | Saplama Ölçüsü | Etki Alanı | Stroke | Somun | Diş Adımı | A | H1 | H2 | H3 | E | Ağırlık | ||
| No | Ton | k.N | mm (D1) | metrik (D2) | inch | cm² | mm | mm | Yiv | mm | mm | mm | mm | mm | kg |
| TSR+7 | 320 | 3200 | 245 | M90 | 3.1/2’’ | 213.4 | 10 | 130 | 6.0 | 185 | 186 | 90 | 341 | 90 | 89.8 |
| 245 | M95 | 3.3/4’’ | 213.4 | 10 | 140 | 6.0 | 191 | 186 | 95 | 346 | 95 | 89.8 | |||
| 245 | M100 | 4’’ | 213.4 | 10 | 145 | 6.0 | 197 | 192 | 100 | 356 | 100 | 89.8 | |||
