Temel eş zamanlı kaldırma uygulamalarında güvenlik iyileştirildi.

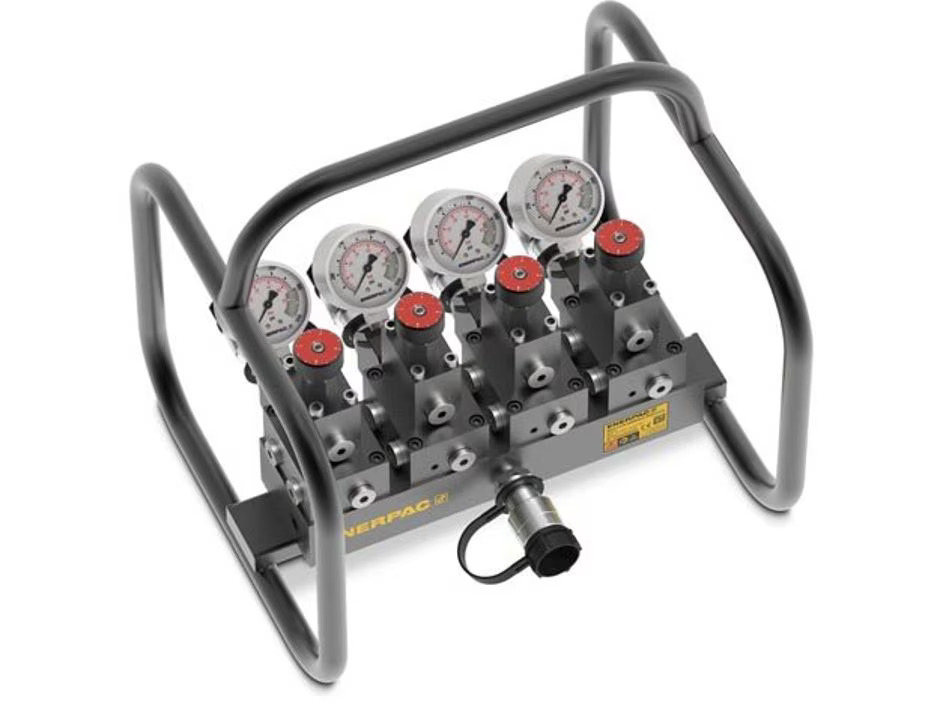

SFM Serisi, temel çok noktalı eş zamanlı kaldırma uygulamaları için ekonomik bir çözüm sunar ve tek bir operatörün tek bir manifolddan en fazla 4 kaldırma noktasını kontrol etmesini sağlar.

Bölünmüş Akış Manifoldları, her bir silindirin ilerleme ve geri çekme hızını önceden ayarlamak ve sınırlamak için basınç dengelemeli akış kontrol vanalarıyla donatılmıştır ve bu sayede aynı anda 4 silindire kadar hareket ettirilebilir.

Silindir başına 0,15 - 0,25 l/min debi sağlamak için minimum pompa yağ akış hızı 1,4 l/min olmalıdır (ZE5 Serisi pompalar). 8, 12 veya 16 silindirin eş zamanlı çalışmasına olanak sağlamak için aynı pompaya paralel olarak birkaç SFM modeli bağlanabilir.

Daha yüksek ilerleme hızlarına ulaşmak için daha yüksek debili pompalara ihtiyaç duyulmaktadır. Doğru hız dengelemesi için %20 daha yüksek yağ akışı dikkate alınmalıdır.

Örnek: 4 silindir kullanıldığında, silindir başına 0,45 l/dak yağ akışı gerekiyorsa, pompa yağ akışı şu şekilde olmalıdır: 4 x 0,45 = 1,8 l/dak + %20 = 2,16 l/dak

Silindirler arasındaki maksimum strok sapması, silindir basıncına bağlı olarak %10'a (150 mm'de) kadar ulaşabilir.

Silindir çalışması sırasında, akış kontrol vanaları kullanılarak ince ayar yapılarak yağ akışı da ayarlanabilir.

SFM manifolduna bağlı tüm silindirlerin aynı kapasiteye (etkin alan) sahip olması gerekir. Hem ilerleme hem de geri çekme hızı aynı valflerle sınırlandırılır. Hidrolik sistemin doğruluğunu artırmak için aynı uzunlukta hortumlar kullanın. Silindirler arasındaki basınç farkı 200 bar içinde olduğunda hassasiyet artar.

Akış Kontrol Vanaları:
Bölünmüş Akış Manifoldu, her çıkış hattında basınç dengelemeli akış kontrol vanalarına sahiptir. SFM Manifoldundan her silindire giden yağ akışı, vanadaki düğmeyi çevirerek ayarlanabilir.
1/2 düğme çevirme 0,15 l/dak yağ akışı,
1 düğme çevirme 0,45 l/dak yağ akışı,
1 1/2 düğme çevirme 0,75 l/dak yağ akışı,
2 düğme çevirme 0,90 l/dak yağ akışı,
2 1/2 düğme çevirme 1,3 l/dak yağ akışı,
3 düğme çevirme 1,9 l/dak yağ akışı,
3 1/2 düğme çevirme 3,6 l/dak yağ akışı,
4 düğme çevirme 5,6 l/dak yağ akışı,
4 1/2 düğme çevirme 8,3 l/dak yağ akışı,
Açık konum 10,3 l/dak yağ akışı sağlar.

Özellikler

• Bölünmüş akışlı manifoldlar, kaldırma ve indirme işlemlerinde güvenliği, hassasiyeti ve kontrolü artırır.
• Her çıkış portunda basınç göstergesi ve akış kontrol vanası; her giriş ve çıkış portuna CR400 bağlantı elemanları takılmıştır.
• Hem ileri hem de geri çekme hızlarını düzenler: kaldırma ve indirme
• 1 giriş, 4 çıkış. Manifold başına en fazla 4 adet tek etkili silindir.
• Minimum pompa yağ akışı: Silindir başına 0,15 - 0,25 l/min sağlamak için 1,4 l/min.
• Çıkışlar arasındaki maksimum fark: strokun %10'u (150 mm'de)
• Birden fazla SFM modelini paralel bağlayarak daha fazla silindir aynı anda kontrol edilebilir.
