Cejn 199502408 İğne Vana 1000 Bar [ 1/4'' NPT]
Cejn 199502408 İğne Vana 1000 Bar [ 1/4'' NPT]
- Çalışma basıncı 1000 bar (15.000PSI)
- Paslanmaz çelik AISI 316L/EN1.4404
- 1/4”- 3/8”- 1/2” NPT bağlantı seçenekleri
- Su ve yağ akışkanlar ile kullanılır
- Asidik kimyasallara karşı dayanıklı
- Yüksek basınca dayanıklı kullanım
- Açılı, düz ve 3 çıkışlı tasarımlar
- Düşük torkla sızdırmazlık sağlanır
- Az aşınan tasarım, uzun ömürlü yapı
- NACE MR0175 / ISO 15156 sertifikalı
- Menşei İsveç - Üretici CEJN
| Parça No | Çal. Basıncı | Bağlantı | Akışkan | Akış Kanal Çapı (mm) | Model | Çalışma Isısı | Sıkma Torku | Ağırlık (kg) | Ebadlar (mm) |
| 19 950 2408 | 1000 Bar | 2 x 1/4" NPT | Yağ - Su | 5,5 | Düz Tip | *-29°C - +210 °C | 29 N.m | 0,5 | 50,8 x 50,8 x 19,5 |
| 19 950 2409 | 1000 Bar | 2 x 3/8" NPT | Yağ - Su | 5,5 | Düz Tip | *-29°C - +210 °C | 34 N.m | 0,6 | 54 x 50,8 x 25,4 |
| 19 950 2410 | 1000 Bar | 2 x 1/2" NPT | Yağ - Su | 8 | Düz Tip | *-29°C - +210 °C | 61 N.m | 1,1 | 70 x 50,8 x 31,8 |
| 19 950 2411 | 1000 Bar | E-D 1/2" NPT | Yağ - Su | 8 | Düz Tip | *-29°C - +210 °C | 61 N.m | 1,2 | 69,9 x 88,5 x 31,8 |
| 19 950 2412 | 1000 Bar | 2 x 1/4" NPT | Yağ - Su | 5,5 | Açılı Tip | *-29°C - +210 °C | 29 N.m | 0,5 | 54 x 50,8 x 19,05 |
| 19 950 2413 | 1000 Bar | 2 x 3/8" NPT | Yağ - Su | 5,5 | Açılı Tip | *-29°C - +210 °C | 34 N.m | 0,6 | 54 x 50,8 x 25,4 |
| 19 950 2414 | 1000 Bar | 2 x 1/2" NPT | Yağ - Su | 8 | Açılı Tip | *-29°C - +210 °C | 61 N.m | 1,2 | 70 x 63,5 x 31,8 |
| 19 950 2415 | 1000 Bar | 3 x 1/4" NPT | Yağ - Su | 5,5 | 3 Port | *-29°C - +210 °C | 29 N.m | 0,6 | 65,1 x 50,8 x 19,05 |
| 19 950 2416 | 1000 Bar | 3 x 3/8" NPT | Yağ - Su | 5,5 | 3 Port | *-29°C - +210 °C | 34 N.m | 0,7 | 65,1 x 50,8 x 25,4 |
| 19 950 2417 | 1000 Bar | 3 x 1/2" NPT | Yağ - Su | 8 | 3 Port | *-29°C - +210 °C | 61 N.m | 1,4 | 85,7 x 63,5 x 31,8 |
| 19 950 2418 | 1000 Bar | 3 x 1/4" NPT | Yağ - Su | 5,5 | 3 Port | *-29°C - +210 °C | 29 N.m | 0,5 | 54 x 50,8 x 19,05 |
| 19 950 2419 | 1000 Bar | 3 x 3/8" NPT | Yağ - Su | 5,5 | 3 Port | *-29°C - +210 °C | 34 N.m | 0,6 | 54,8 x 50,8 x 25,4 |
| 19 950 2420 | 1000 Bar | 3 x 1/2" NPT | Yağ - Su | 8 | 3 Port | *-29°C - +210 °C | 61 N.m | 1,1 | 54,8 x 50,8 x 31,8 |

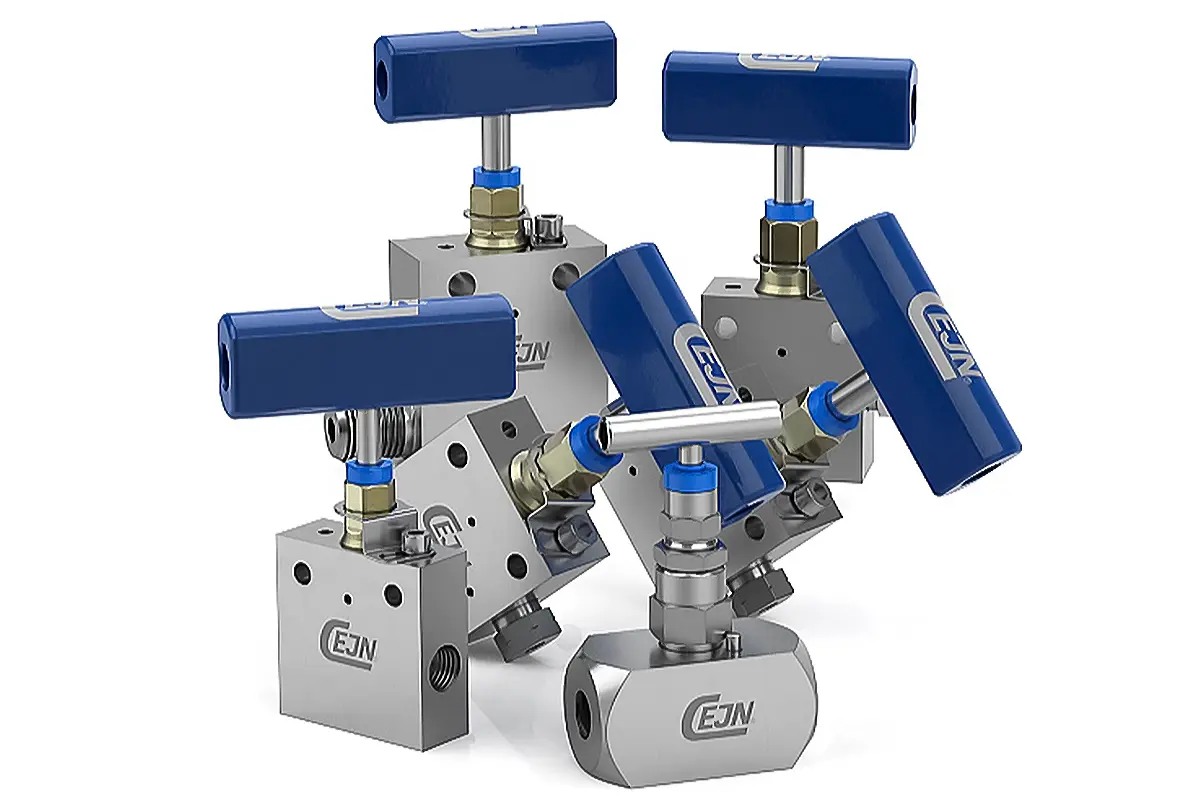

Yüksek Basınç için Paslanmaz Çelik İğne Vanalar
Cejn 1000 bar yüksek basınç iğne vanalar düz, açılı, tekli ve ikili 1/4”, 3/8” ve 1/2” NPT bağlantı seçenekleriyle sunulur. CEJN kısıcı vanalarda akışkan olarak su veya yağ kullanılabilir. Yüksek kalite paslanmaz çelikten (316L) imal edilen CEJN kısıcı vanalar asidik akışkanlara da uyumludur. Isırgan asidik akışkanlar CEJN vanalarında hasara neden olmaz.
Özel Tasarım, Minimum Aşınma, Uzun Ömür
Akışkan kontrol vanaları, kapalı hidrolik sistemlerde basıncın tutulması amacıyla kullanılır. Basıncın sıfır kaçak ile tutulması veya basıncın uzun süre değişmeden aynı seviyede kalması bu vanalardan beklenen en önemli özelliktir. CEJN iğne vana uçları özel tasarımı gereği dönme hareketi olmadan çalışırlar. İğne uç dönme hareketi olmadan yuvasına ilerlediğinden metal aşınması minimum seviyede kalır. Bu özellik CEJN vanalarının uzun ömürlü olmasını sağlar. Zaman içinde aşınmadan dolayı kaçak meydana gelmez.
Maksimum Emniyet
Cejn kısıcı iğne vanalar, basıncın belli bir süre sabit tutulmasının gerektiği kapalı sistemlerde kullanılır. İğne valfler, manometreler, basınç ve sıcaklık sensörleri veya basınç anahtarları gibi bileşenlerin sistem tarafındaki hidrolik basınçtan izole edilmesini sağlar. İzolasyonun ardından bileşenler, kalibrasyon veya bakım yapmak veya tek tek parçaları değiştirmek için güvenli bir şekilde sökülebilir. Kısıcı vana çevirme kolu yüksek basınçta bile kolayca döner. Kullanıcıyı yormaz. Vana içindeki tüm elemanlar su ve asidik akışkanlara karşı dayanıklı malzemeden üretilmiştir.
700 – 4000 Bar İğne Vana Seçenekli
CEJN iğne vanaların kullanılması proses mühendisliği sisteminin güvenliğini arttırır. CEJN ürün yelpazesi, sızdırmazlık NPT ve UNF bağlantı dişlerine sahip birçok farklı boyuttan oluşan geniş bir konfigürasyon varyasyonuyla sunulur. CEJN iğne valfleri 700, 1000, 1500, 2000 ve 4000 bar olarak mevcutur. CEJN iğne valfleri, düzenli kalibrasyon veya sistem bakımı sırasında işlem uygulama ortamındaki basıncın kısılarak güvenli bir şekilde kapatılmasını, basıncın istenilen seviyede tutulmasını sağlar.
İğne valfler, yüksek basınç hidrolik sistemlerde çok farklı uygulamalarda kullanılır.
- Proses endüstrileri
- Gaz, sıvı akışkan, asitik akışkanların basınçlandırılmasında
- Basınç ölçüm cihazları ile test işlemlerinde
